方案背景
化工園區作為危險品生產、儲存和運輸的重要場所，因其原料、中間品和產品通常具有易燃、易爆、有毒、有害等特性，使得安全生產成為化工園區管理的重中之重。一旦發生事故，后果往往極其嚴重，因此，化工園區的人員安全管理顯得尤為重要。
近年來，隨著工業互聯網技術的發展，安全生產監管對化工園區的智能化和信息化要求日益提高。新銳科創依據《化工園區安全風險排查治理導則（試行）》和《危險化學品企業安全風險隱患排查治理導則》（應急〔2019〕78號）、《化工園區安全風險評估表》、《化工園區安全整治提升“十有兩禁”釋義》、《“工業互聯網+安全生產”行動計劃（2021—2023 年）》、《“工業互聯網+危化安全生產”試點建設方案》和《化工園區和危化企業安全風險智能化管控平臺建設指南（試行)》等要求，以及化工園區現狀，推出化工園區封閉化管理人員車輛定位管理系統解決方案。
需求分析
化工園區人員定位需求主要體現在以下幾個方面：
高精度定位需求
在化工園區的生產區和儲存區，由于設備密集、物料堆放等原因，人員活動空間相對有限。一旦發生事故，需要迅速確定人員位置，以便進行緊急救援。因此，定位系統需要具備高精度定位能力，確保在復雜環境中也能準確找到人員位置。
實時數據傳輸：
化工園區的安全生產依賴于對人員位置的實時監控。定位系統需要能夠實時上傳人員位置信息，并確保數據的準確性和可靠性。
抗干擾與適應性
化工園區環境復雜，電磁干擾和信號遮擋等問題常見，因此定位系統需要具備強大的抗干擾能力和適應性。
智能化管理需求
化工園區的人員定位不僅需要提供位置信息，還需要結合大數據分析、人工智能等技術手段，實現智能化管理和預警。例如，通過監測人員流動情況，預測潛在的安全風險；通過數據分析，優化人員配置和生產流程等。
化工園區人員定位系統解決方案推薦
針對化工園區的人員定位需求，新銳科創自主研發出一套基于北斗RTK、UWB、藍牙和4G技術的融合定位系統解決方案。該方案結合了多種定位技術的優勢，實現了高精度、室內外無縫覆蓋、實時數據傳輸和強抗干擾能力的人員定位功能。
方案架構

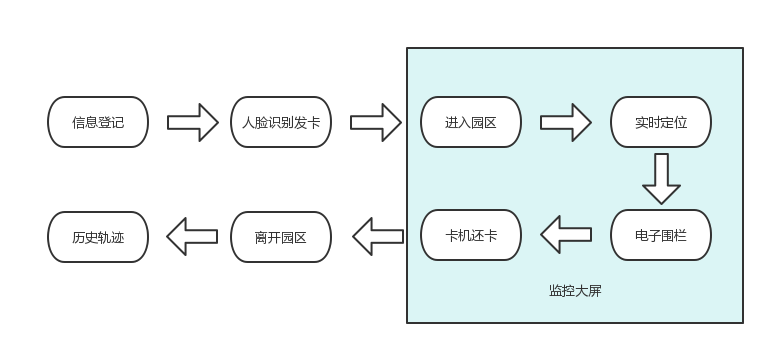

1、來訪人員/車輛進出園區業務流程圖：
人員/車輛進入園區前，提前登記相關信息，到達園區入口處通過人臉識別發卡機自動發卡，車載定位標簽通過人員發放，獲取定位標簽；
定位標簽是定位人員車輛的主要設備，能夠精確接收北斗、GPS發送的信號，實時傳回控制中心，實現實時定位；
人員和車輛進入園區之后，標簽相關位置信息會上傳到服務器，在監控大片展示相應位置情況；
通過定位標簽的位置數據，結合園區劃定的電子圍欄，監管訪客及車輛在規定位置及路段行走或行駛；
車輛離開園區，出口處發卡機換卡，鑒定合法后即可離開園區。
北斗RTK+UWB+藍牙+4G融合定位系統工作原理
室外定位原理：
北斗RTK技術通過接收北斗衛星的導航信號，結合地面差分基站提供的差分數據，消除衛星信號傳輸過程中的誤差，實現室外高精度定位。在化工園區的室外區域，如道路、廣場等，北斗RTK技術可以提供穩定、準確的定位服務。
室內定位原理：
UWB技術利用超寬帶信號進行定位，具有高精度、抗多徑干擾等優點。在化工園區的室內區域，如生產車間、倉庫等，UWB技術可以實現穩定、準確的室內定位。同時，藍牙技術作為室內定位的補充手段，可以在UWB信號無法覆蓋的區域提供定位服務。
數據傳輸原理：
4G技術作為數據傳輸的橋梁，負責將定位信息實時上傳至管理平臺。通過4G網絡的高速傳輸能力，管理者可以實時掌握人員位置信息，進行快速決策。
該系統在室內或室外遮擋較嚴重區域采用藍牙+UWB定位，室外空曠區域采用RTK定位，數據傳輸則通過4G網絡，既保障了定位的覆蓋面和精度，又確保了數據傳輸的速度和距離。
北斗RTK+UWB+藍牙+4G融合定位系統拓撲圖：
硬件設備

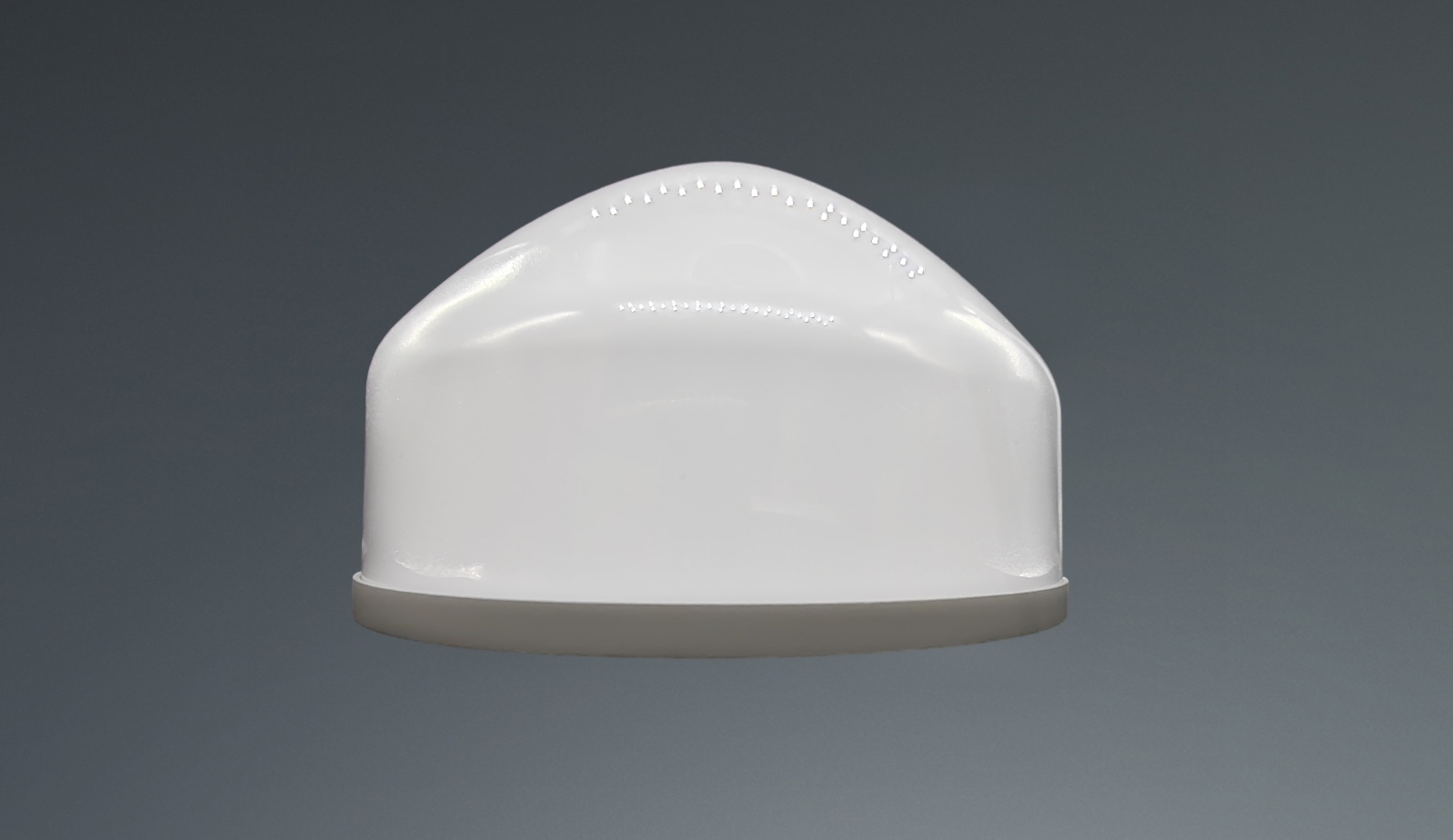

差分定位基站
產品圖：
產品特點：
可同時接收多系統多頻率信號
可定期上報設備位置、網絡狀態、信號強度等信息
全面支持北斗三號衛星新信號體制
支持多星解算，原始觀測量輸出
支持毫米級 GNSS 解算精度
支持 RTK 算法
內置加速度+傾角傳感器
支持遠程參數配置、重啟、升級等操作
防護等級 IP6802
UWB信標
產品圖：
產品特點：
防爆工業級設計
UWB 信標安裝不需額外部線，減少施工難度
防護等級 IP68
超低功耗，續航時間 3-5 年
安裝方便，快速實施
運行參數可配置，靈活應用
密碼保護，格式嚴謹，防篡改

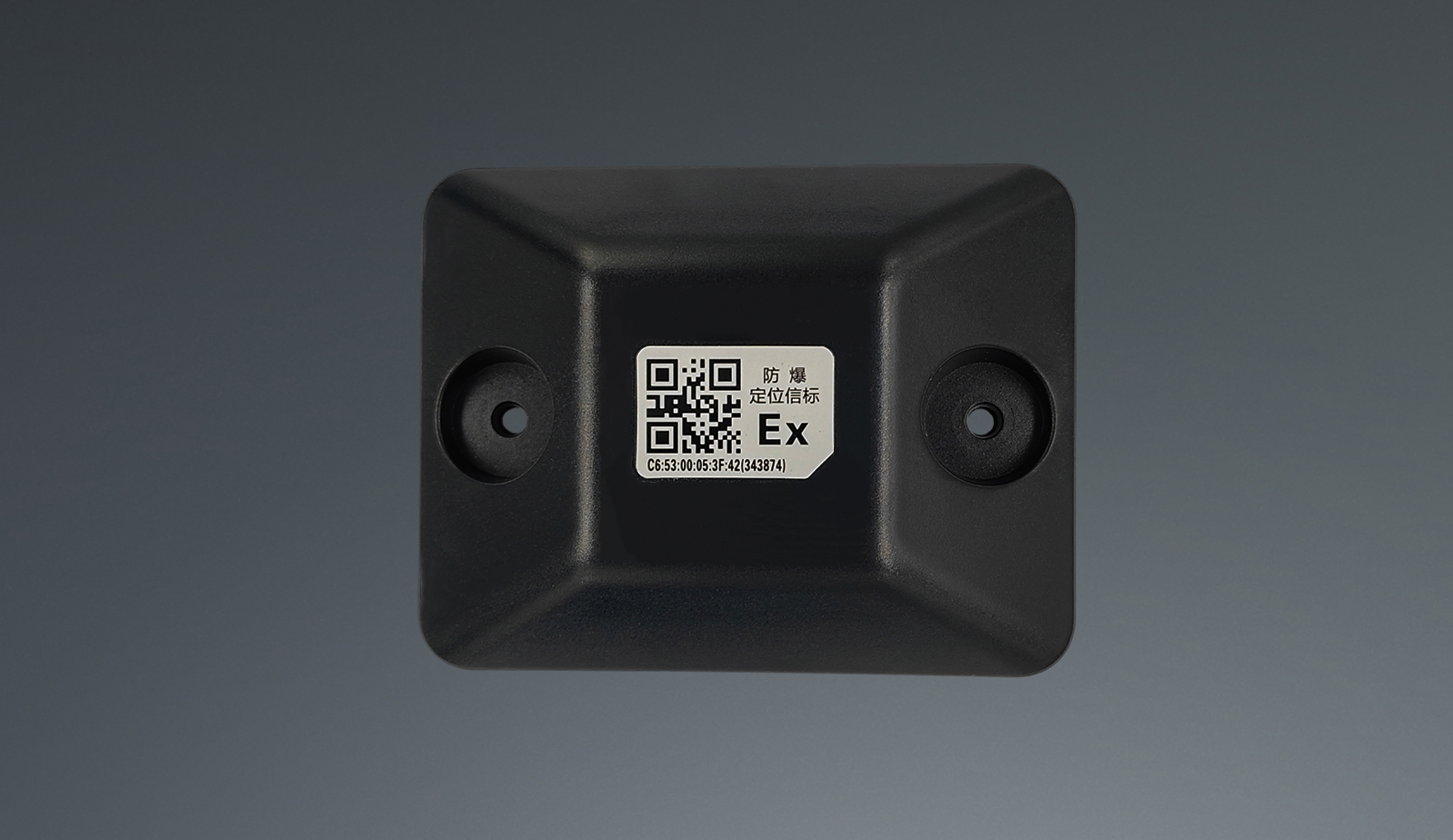

藍牙定位信標
產品圖：
產品特點：
防爆工業級設計
抗沖擊，耐腐蝕，耐老化
防護等級 IP68
超低功耗，大于 8 年持久續航
體積小，安裝方便，快速實施 運行參數可配置，靈活應用
密碼保護，格式嚴謹，防篡改
支持無線固件快捷升級

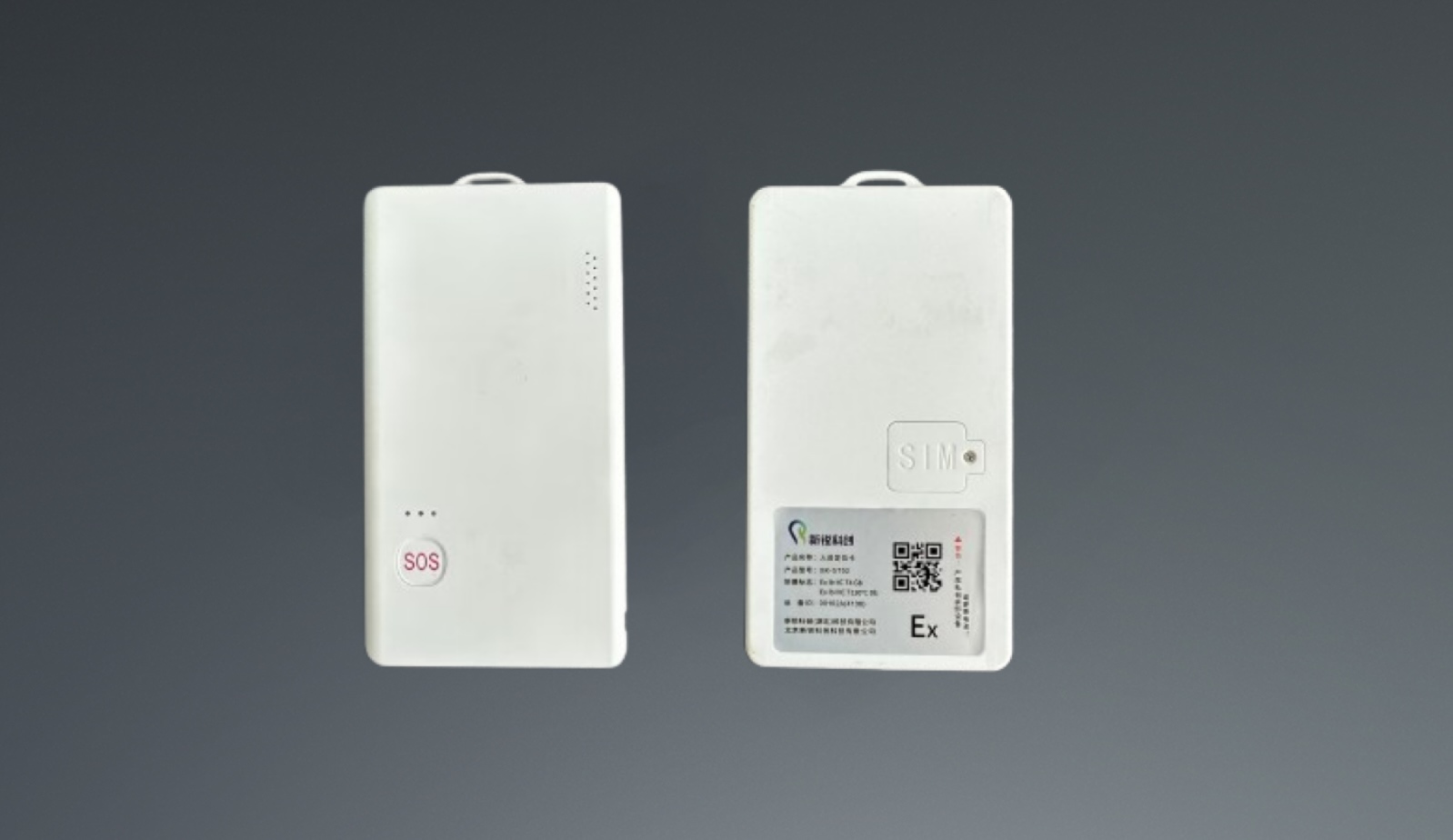

人員定位卡
產品圖：
產品特點：
防爆工業級設計，使用材料優質耐腐蝕、耐老化、抗沖擊，可適配多種運用場景。
防護等級達 IP67。
使用 4G-CAT1 支持電信/移動/聯通全網通。適配多種模式，內置靜止判斷可進行追蹤、休眠模式轉換，省電更高效。
配備RTK通訊模組。
磁吸充電設計，支持人臉發卡，集中充電設備。
支持語音播報，震動，指示燈提示等功能。
設備搭配一鍵緊急報警，多方式通知，可拓展門禁、梯控等一卡通功能。
高度集成電路設計，一致性強，穩定可靠。
融合高精度算法，使定位更精準。
支持無線固件快捷升級。

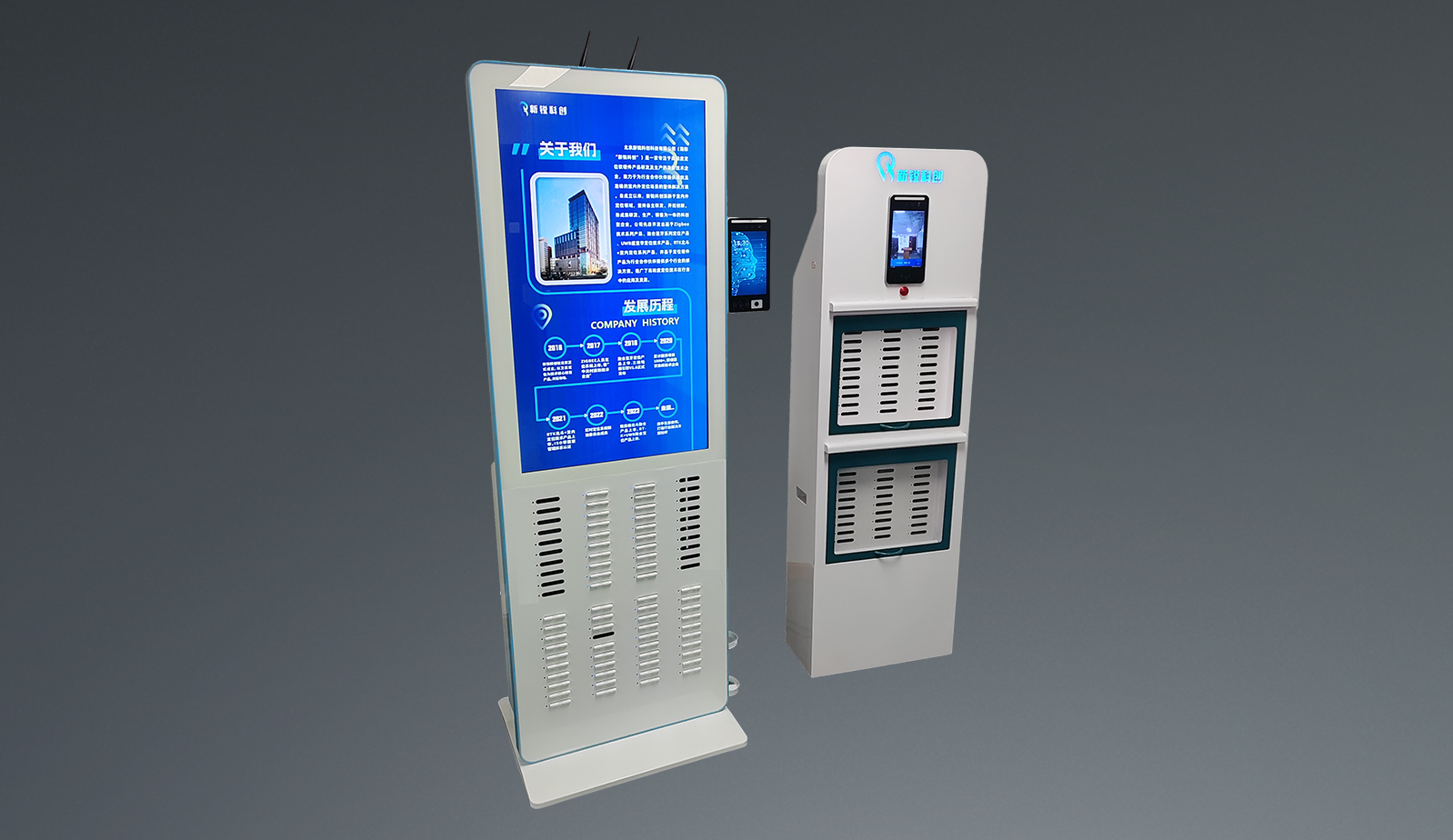

發卡機
產品圖：
產品特點：
人臉識別發卡：融入人臉識別技術，發卡需要通過識別面部才可使用，對卡片使用管理更嚴格，識別面部才可取卡，使卡片使用更高效。
身份動態綁定：設備會對身份進行動態綁定，人臉識別成功后會領取“唯一卡”，使人員形成一人一卡，防止出現亂拿，錯拿等現象，減少了人為錯誤的出現。
卡片集中充電與管理：針對卡片集中管理，為客戶提供智能個性且專業的完善服務，提升服務效率和服務質量，防止出現亂丟，亂放等現象，提升服務水平美化辦公環境，可對定位識別卡片集中充電，便于使用，優化用戶體驗感，使用效率大大提升。
提高卡片利用率：人臉發卡機會對人員進行動態發卡，可減少設備數量便于利用資源，卡片充電時長 4-5 小時，若企業采用三班倒制可節省 1/3 卡片數量，使設備使用更高效。
提升發卡效率，減少卡片分配步驟，直觀查看領卡記錄。
身份綁定卡片，定位設備丟失還需重新錄入人員信息，登記，領卡，支持語音播報，使用更直觀。
實現透明管理，減少工作量。
化工園區人員定位的功能
1、基本信息管理
可對人員的基本信息進行管理，包括：姓名、年齡、單位名稱、工種、培訓情況等。
2、實時定位追蹤
實時定位人員位置，可指定人員進行軌跡追蹤。
3、歷史軌跡查詢
系統可自動保存人員軌跡信息，可一鍵查詢人員歷史移動軌跡。
4、風險分區
可根據安全風險等級對所在區域進行風險分區。
5、熱力圖
可通過查看人員實時位置分布熱力圖，快速了解當前區域人群聚集程度。
6、電子圍欄
可在定位區域自定義繪制電子圍欄，圍欄生效范圍、生效時間、限定人數均可設置。
7、智能預警
出現異常行為系統自動報警，比如：超員、缺員、人員聚集、脫崗、串崗、越界、滯留、 靜止等異常行為。
8、SOS一鍵報警
當人員遇到危險的時候，可通過定位終端上的SOS按鍵一鍵報警求救。
9、視頻監控聯動
可與主流的視頻監控系統對接，在實時定位跟蹤和歷史軌跡查詢的時候，可聯動視頻監控系統一鍵獲取現場畫面。
10、應急撤離統計
可在電子地圖上標注應急集合點，進行消防演習或者發生突發事件時，能夠第一時間統計撤離的人數。
11、數據統計分析
全面展示各區域人員分布及報警信息，各類信息以表格、熱力圖形式展現。
12、標準化接口
預留標準化接口，可與第三方系統進行對接。
13、功能拓展
可拓展智能巡檢、電子作業票、智能二道門系統。
方案優勢
采用B/S體系結構，具有可靠性、穩定性、拓展性，客戶端零維護。只要有網絡（與服務器相通），瀏覽器就可以隨時隨地進行查詢、瀏覽等業務處理；
系統不僅支持Windows、Linux系統，也支持國產麒麟系統；GIS的高度集成，安全管理一張圖，支持多種地圖效果；
信息共享，人員、攝像頭、作業票、風險分區等信息地圖化、可視化；基于2.4G與4G通信技術的空間定位方式；
按需定位，1-5米精度可選，延時不超過2s；輕定位系統、弱電施工量極少，施工成本低；
新銳科創是專業的室內外融合高精度人員定位系統廠家及服務商，能夠根據不同場景的需求，靈活組合不同的定位技術，如UWB、藍牙、GPS/北斗等，實現室內外一體化的高精度定位。適用石油化工、園區、工廠、工地、礦山、隧道、醫院、養老院、校園、物業、環衛、港口、景區、物流倉儲等領域。如果您有定位的需要，歡迎聯系我們，咨詢電話：18162781046（微信同號）
